적용이 검토되는 현장
연약 점토층이 두껍고, 장기침하 관리와 공기 확보가 중요한 도로, 부지조성, 항만·매립지 성토 현장에서 주로 검토됩니다.
사업분야
연약지반 처리
P.B.D
P.B.D 공법은 연약한 점토층 내부에 연직배수재를 설치해 압밀을 촉진하고 잔류침하를 줄이는 대표적인 연약지반 처리공법입니다. 동호는 배수재 배치, 심도, 성토 단계와 계측관리까지 함께 고려해 공정을 운영합니다.
P.B.D 공법 개요
P.B.D는 연약 점토층에서 배수 거리를 줄여 압밀 속도를 높이는 공법으로, 대규모 성토나 공기 단축이 필요한 현장에서 널리 적용됩니다. 동일한 지반이라도 배수재 간격과 심도, 상부 성토 조건에 따라 결과가 달라질 수 있어 정밀한 계획이 필요합니다.
동호는 조사자료와 현장 조건을 바탕으로 배수층과의 연계, 성토 단계 계획, 계측 항목을 함께 검토해 실제 시공성과 품질 관리 기준을 맞춥니다. 단순 시공량보다 압밀 효과와 후속 공정 연결성을 함께 보는 방식으로 대응합니다.
기대 효과
압밀 촉진, 잔류침하 저감, 후속 성토 및 구조물 공정 안정화, 계측 기반의 공정 관리 측면에서 효과적입니다.
시공포인트
배수재 간격, 심도, 수직도, 배수층 상태, 성토 단계와 계측 결과를 함께 관리해 현장별 품질을 안정적으로 확보합니다.
작업순서
01
장비 주행성 확인
현장 진입 전 장비 주행 가능 여부를 판단하고 필요 시 접지압을 줄이기 위한 보완 조치를 검토합니다.
02
장비 고정 및 수직도 확보
타설 위치에 장비를 고정하고 맨드렐 수직도를 2도 이내로 유지한 상태에서 시공 준비를 마칩니다.

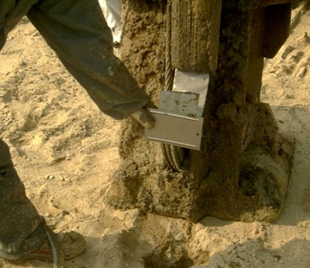

03
앙카플레이트 고정 후 타입
배수재를 앙카플레이트에 고정한 뒤 계획 심도까지 맨드렐을 타입해 연직배수재를 설치합니다.

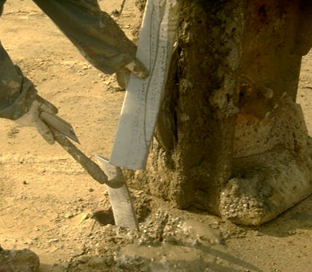

04
절단 및 마감
수평배수층 상단에서 여유 길이를 확보한 상태로 절단해 배수 기능과 후속 공정 연계를 유지합니다.

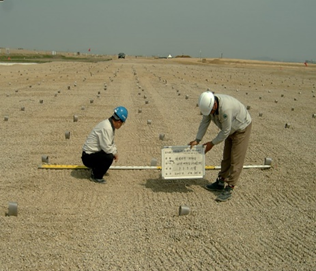

05
기록 및 다음 위치 이동
심도, 경사, 시공 시간, 시공량을 확인한 뒤 다음 타설 위치로 이동합니다.
작업방법 및 관리 포인트
맨드렐 수직도는 시공 중 지속적으로 확인해 편심과 품질 저하를 방지합니다.
연직배수재는 계획 심도와 과잉간극수압 발생 구간을 고려해 설치되어야 합니다.
배수층 상단에서는 절단 여유를 확보해 후속 성토와 배수 연계가 유지되도록 관리합니다.
현장 여건상 장비 접지압 관리가 중요할 경우 진입로 및 작업발판 상태를 함께 점검합니다.
주요 검토 항목
- 배수재 배치 간격과 설계 심도
- 지하수위와 배수층 연계 상태
- 성토 속도, 단계재하, 계측 계획
- 잔류침하 관리와 후속 토공·포장 일정
시공기록 및 품질확인
심도 관리
각 타설점의 시공 심도를 확인해 계획 심도 충족 여부를 관리합니다.
경사 관리
타입 시 경사각을 확인해 배수재 수직도를 유지합니다.
시공량 기록
일일 시공량과 평균 타설 심도를 기록해 생산성과 품질을 함께 관리합니다.
시간 기록
드레인 타설 시간과 휴식 시간을 확인해 장비 운영 상태를 점검합니다.
